PCB視覺雕刻機制板設備方案PCB300V
型號：PCB300V

方案配置：裁板機C60+視覺雕刻機A6+過孔電鍍機K90+筆記本電腦(選配)+放大鏡臺燈SUV100+工業吸塵器T300+配件包+耗材包

立即咨詢

產品詳情聯系我們

遠蘇科技PCB制板方案
本方案編號:PCB300V

方案配置：
裁板機：型號 C60
雕刻機：型號 A6
過孔電鍍機：型號K90
放大鏡：型號SUV100
配件：雕刻刀 1套/10把雕刻鉆1套/10把
耗材：覆銅板10片規格：標配

天津遠蘇精電科技有限公司

生產工藝及生產過程：
PCB制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品

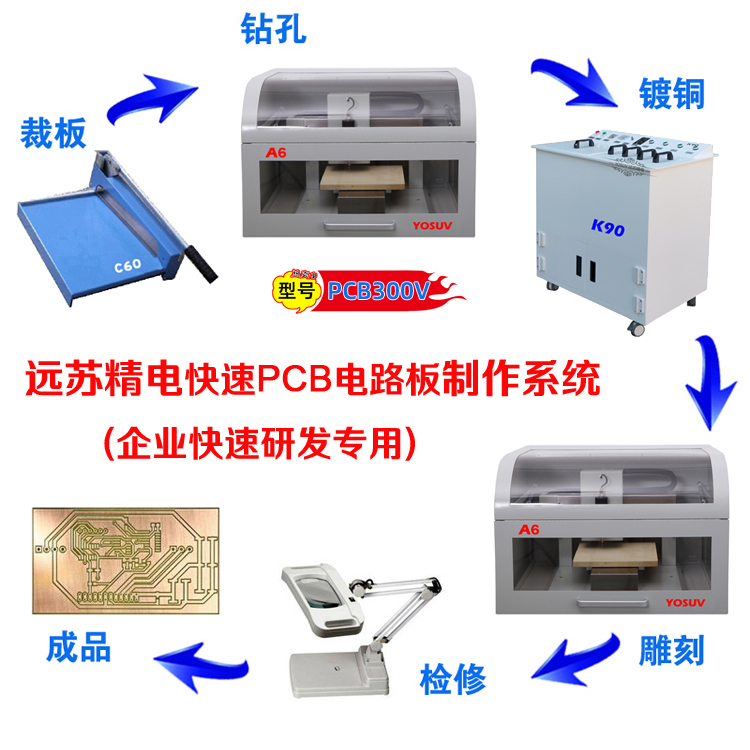

PCB制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－板面處理－檢修－成品

工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
板面處理：將做好的線路板進行表面處理，便于焊接。
檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到最佳效果。

設備配置：
(1)裁板機C60

產品概述：
用于實驗過程中線路板的裁割。
技術參數：
1．特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材。
2．流線型的外觀符合人體工程學的設計。
3．配置水平對位功能，可以方便的切割固定形狀的PCB板。
4．最大切割長度345mm，最大厚度3mm。
5．具有對位和固定標尺，精度更高，使用更方便。
6．固定透明保護罩，既保證不會誤傷手指，又可以觀查切板質量。
(2)過孔電鍍機K90

產品概述：遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

最大板面	*300300mm**
最小孔徑	0.3mm
最大厚徑比	2.5：1
輸出電流	0-15A
工作電壓	220V/50HZ
外形尺寸	660mm（L）×560mm（W）×480mm（H）
重量	90kg

產品亮點

電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
電鍍件往復運動功能：通過調速，可控制電鍍速度。
環保無污染：K90采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。
操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。
一體化的設計：使整機結構緊湊。
密封式的設計：保證電鍍液不受污染，保證電鍍質量。

產品用途
K90過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。

(3)線路板雕刻機A6
產品概述：遠蘇科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

加工范圍	單面板/雙面板
加工面積	310×310mm
最小加工線徑	3mil(0.075mm)
最小加工線距	5mil(0.127mm)
分辨率	0.03mil(0.75um)
工作速度	7.2m/min
主軸轉速	0～60000r/min，無級可調速，軟件自動優化轉速
主軸功率	95W
主軸電機	變頻電機
定位系統	330萬像素工業級攝像頭
直線導軌	進口直線導軌
傳動方式	進口滾珠絲桿
鉆孔孔徑	0.2～3.175MM
鉆孔深度	0.02-3.5mm
鉆孔速度	150(孔/min)
控制方式	電腦控制
通信方式	RS-232/USB
操作系統	Windons 98/2000/XP/Vista/7/10
最小內存配置	256MB
體積	650mm（L）×710mm（W）×450mm（H）
重量	160kg
消耗功率	300 W
電源	220V/50HZ
支持軟件	支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）

產品亮點

超強兼容：能兼容市面上大多數設計線路圖軟件，如：Protel 99SE、DXP、Altium Designer系列、Cam 350、Eagle、pads、proteus、Auto CAD等線路板廠通用Geber格式軟件。
定位技術：視覺識別自動原點定位，消除目測誤差，定位更準確。
操作自由：對電路板的制作過程，沒有苛刻的順序限制，適應不同用戶操作習慣；操作簡單，即使不懂PCB工藝亦可輕松制作出電路板。
自動回位：可以從任意位置自動回到設定的零點。
斷點續雕：在雕刻中突然斷電，自動重新獲取系統加工原點，從任意百分比開始雕刻，或雕刻到某一百分比結束。
虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
任意區域選擇雕刻：選擇任意區域，進行雕刻。
組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
外形銑割：板子雕刻完成后進行外形銑割。
智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

特殊功能

視覺定位系統：采用330萬像素工業級相機和百萬像素級工業鏡頭，準確實現自動識別對位，無需定位銷，提高了加工平臺的使用次數，同時也補償了由于機器使用時間長產生的機械誤差，保證加工精度。
軟件自動捕捉：自主開發的基于Windows XP、Windows7操作系統的視覺對位軟件，通過USB2.0接口連接電腦，獲取線路板的相關信息，根據獲取的信息與軟件中打開的線路板信息對比，自動調整加工的控制數據，來補償由機械因素造成的精度誤差。

公司簡介
1.遠蘇科技是國內領先的PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可完美制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所；
2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛；
3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速精確的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。
