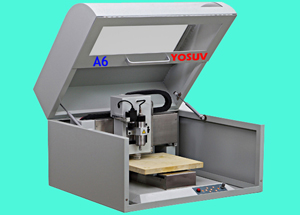

電路板雕刻機，又稱PCB雕刻機、電路板刻制機、線路板刻制機。即采用機械雕刻技術直接刻制電路圖形，制作電路板的設備。電路板的制作是電子產品研發過程中最關鍵的環節，必須根據不同的產品去量身設計和制作。相對于電路板工廠采取的腐蝕法制作電路板的工藝而言，電路板雕刻機則提供了一種快速、環保的制板方法，為實驗室制作電路，小批量制作電路和電子產品的研發提供了極大的便利。
1、為了滿足學生電子設計制作、EDA實踐、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性實驗要求，遠蘇精電精心設計了多套實驗室配置方案，為學生自主學習、合作學習、研究性學習提供必要條件，加強學生實踐能力和創新能力的培養。通過電子產品從原理設計、工藝設計、樣機制作的全過程。實現對學生和工程師素質的培養；同時學習和掌握物理機械法制板工藝。
2、遠蘇精電為客戶提供包括高精度、智能化的物理雕刻制板設備、環保型工業級化學制板設備，環保、高效、工藝完整的工業級單層、雙層板制板設備的全系列產品。該系列產品是高校、高職電子工藝教學、教師科研項目的研發、學生電路設計制作實習以及電子設計大賽的首選設備，同時也是科研單位、軍工企業、電子愛好者、電子企業等單位，小批量、多品種的樣品PCB制作的理想工具。
3、“遠蘇精電快速線路板刻制系統軟件”是由遠蘇精電獨立開發的一套適用于政府機構、企事業單位、學校、各類組織和個人進行線路板刻制的軟件。用戶只需在計算機上完成PCB文件設計并根據其生成的Gerber文件，本機即可直接識別，根據用戶設定的參數，自動生成加工路徑，通過計算機通訊接口傳送給雕刻機的控制系統，完成鉆孔、雕刻、割邊、鑼孔等功能，制作出精美的線路板。軟件操作簡單，顯示線路板尺寸、顯示鼠標當前所在的位置坐標，尺寸單位公英制切換，自動統計過孔直徑與數量信息，自動原點定位，實時顯示加工路徑，實時顯示完成百分比與預計結束時間。
遠蘇系列線路板雕刻機提供了許多人性化的功能，這里例舉幾個常用的功能：
智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。
坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。
隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。
隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。
銑雕：把板面上不需要的銅皮全部銑掉。
萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。
自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。
支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。
智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。
支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。
快速PCB雕刻機的優勢
A、速度快，直接用EDA/CAD設計數據，所見即所得，像繪圖一樣便捷；
B、精度高，功能強，從單面板到雙面板，從數字模擬電路板到高頻板；
C、無環保問題，桌面設備，適合實驗室、教室等多種場所；
D、操作簡單，不必懂PCB工藝，任何技術人員都可以使用；
E、配置靈活，多用途，適合高端開發即時制作樣品，也適合教學或小批量制作。
視覺定位系統
采用600萬像素工業相機和日本computar工業級鏡頭，準確實現自動識別對位，無需定位銷，提高了加工平臺的使用次數，同時也補償了由于機器使用視覺長產生的機械誤差。可以檢測焊好的帶有貼片元器件的電路板是否有焊接錯誤，可以檢查雕刻好的線路是否有短路、斷路。
軟件自動捕捉
自主開發一套基于Windows XP、Win7及Win10操作系統的視覺對位系統軟件。通過usb接口連接電腦，獲取線路板的加工信息，根據獲取的信息與軟件中打開的線路板信息對比，自動調整加工的控制數據，來補償由上述的因素造成的精度誤差。操作方便，在翻板后，只要在打開加工的PCB圖中，任意選擇2個孔作為相機的捕捉點，再移動雕刻機找到相對應的2孔位，軟件自動計算調整加工數據。
工業吸塵系統
采用工業級大功率低噪聲吸塵器，迅速出去加工中產生的粉塵，避免對周邊環境的影響。同時，在加工中保持覆銅板表面的清潔，有利于使用者觀察加工的情況，采取必要措施。
主要功能：
1.自動原點定位：可以從任意位置自動回到設定的零點。具有原點記憶功能，從任意坐標一鍵回歸原點。
2.視覺定位技術：保證了定位的精準度與正確性。
3.斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束，自動停止續雕。
4.模擬加工：根據設定的參數，虛擬顯示實際加工過程。
5.實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
6.區域選擇雕刻：選擇任意區域，進行雕刻。滿足補雕及精雕的需要。
7.組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域，提高工作效率。
8.萬能鉆孔：使用挖孔銑刀挖出任意孔，減少了換鉆頭的次數，同時設計中可隨心所欲設置需要的過孔。
9.外形銑割：板子雕刻完成后進行外形切割。
10.智能主軸轉速優化功能，軟件根據刀具自動優化主軸轉速，從而提高雕刻精度。
11.隨機附有吸塵設備，有效減少粉塵對環境的危害。
12.隨機贈送靜音墊。
13.傻瓜式操作軟件，簡單易學，只需30分鐘即可熟練操作機臺。
14.隨機附帶視頻教學光盤。
15.超靜音設計，較適合企業研發中心及大中專院校及研究所使用。
16.軟件兼容性強，支持目前市面上幾乎所有制板軟件。
17.可以重新獲取加工原點。
18.可以通過視覺功能實現斷電續雕。
19.可以對已經做好的線路板進行鉆孔及割邊。
20.可以對機器進行補償雕刻，有效延長機器使用壽命。
技術參數：
加工面板 單面板/雙面板
加工面積 30CM×30CM
定位系統 視覺攝像定位
驅動方式 X、Y、Z軸精密電機驅動
加工線徑 4mil
加工線距 6mil
分辨率 0.04mil(1um)
工作速度 4.8m/min
主軸轉速 0～60000r/min，無級調速
主軸功率 95W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3mm
鉆孔速度 150(孔/min)
控制方式 ARM
通信方式 RS-232/USB
操作系統 WindonsXP/WIN7/WIN10
支持軟件 protel99/SE/DXP/Altium Designer/Eagle/Pads/Proteus等
內存配置 256MB
外觀尺寸 650×580×495mm
重量 145kg
消耗功率 300W
電源 220V/50HZ
保險絲 3A
