電路板雕刻機，又稱PCB雕刻機、電路板刻制機、線路板刻制機。即采用機械雕刻技術直接刻制電路圖形，制作電路板的設備。電路板的制作是電子產品研發過程中最關鍵的環節，必須根據不同的產品去量身設計和制作。相對于電路板工廠采取的腐蝕法制作電路板的工藝而言，電路板雕刻機則提供了一種快速、環保的制板方法，為實驗室制作電路，小批量制作電路和電子產品的研發提供了極大的便利。

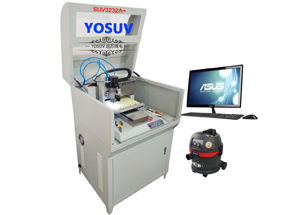

遠蘇自動換刀雕刻機SUV3232A+，堪稱pcb雕刻機領域的雕王，本機采用高速氣動換刀主軸，視覺功能，超強軟件兼容，及多重限位保護，是大型研發機構，大中專院校，研究所不可多得的好幫手。
產品特點：
1.高速氣動換刀主軸電機。
2.高分辨率激光檢測系統。
3.傻瓜式操作軟件，簡單易學，輕松上手。
4.機器配有保護復位鈕：當X、Y、Z超限保護后，需按下保護復位鈕，同時移動X、Y、Z位置回到正常位置。
5.軟件急停按鈕，在機器處于緊急狀況時，可以通過軟件急停按鈕快速停止機器工作。
6.自動換刀系統：該設備采用氣動換刀高速主軸，高分辨率激光檢測道具系統，一體式多種刀具庫。
7.視覺校正原點：保證每次開機復位后，機器的原點在同一位置，精確到0.01mm；保證取刀的可靠性。
8.自動原點定位：可以從任意位置自動回到設定的零點。定位精準，消除目測誤差。同時具有原點記憶功能。
9.斷點續雕：可從任意百分比開始雕刻，或雕刻到任意百分比結束。
10.斷電續雕：自動記憶加工進度，斷電恢復后，可自動回到原先進度繼續加工。
11.內區域、外區域選擇雕刻：可任意選擇內、外區域，進行局部區域雕刻。
12.智能雕刻：通過兩種不同規格刀具組合雕刻，既不影響雕刻精度，又可以有效縮短雕刻時間。
13.智能鉆孔：對于大于0.8mm的孔，采用智能鉆孔一次成型。
14.仿真運行：根據設定的參數，仿真運行加工過程。
15.實時顯示加工路徑：加工過程中實時顯示當前位置。
16.自動選擇刀具：軟件自動選擇適合的刀具參數，有效降低人員操作技術要求。
17.無級變速氣動換刀主軸，八檔變速可調。
18.設備自帶照明功能，方便觀察整個線路板雕刻過程。
19.軟件兼容性強，兼容現市面上所有設計線路圖形軟件。
20.軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
21.X、Y、Z多重限位保護，超限自停，更安全。
22.金屬防塵靜音安全罩，帶透視窗口，氣動撐柱，有效防止粉塵和噪音。
23.附帶吸塵設備，防止粉塵對環境的危害。
技術參數：
工作面積：320×320mm
加工面數：雙面板/單面板
X、Y軸行程：335mm
Z軸行程：45mm
驅動方式：X、Y、Z軸精密步進電機
主軸換刀控制：氣動換刀
主軸轉速：0-80000rpm
移動速度：7.5m/min
最小線徑：4mil
最小線距：6mil
加工速度：60mm/s
鉆孔深度：0.02-3mm
鉆孔孔徑：0.1-3.175mm
鉆孔速度：180Strokes/min
操作方式：自動
通信接口：RS232/USB
刀具庫：φ7.55mm 不銹鋼刀具庫
刀具安裝座：全鋁防銹
刀庫數量：10支
刀具檢測分辨率：0.1mm
刀具間距：27mm
換刀時間：5-20s
刀具檢測時間：1μs
最小內存配置：256M
操作系統：Windows XP/Win7/Win10
輸入電源：AC(100～250)V、(50/60)Hz
功耗：320W
保 險 絲：6A
支持EDA軟件：Protel99SE/DXP/Altium Designer/CAM350/Eagle/Pads/Proteus/AUTOCAD等
重量：180KG
外形尺寸：750×660×1280mm
1、為了滿足學生電子設計制作、EDA實踐、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性實驗要求，遠蘇精電精心設計了多套實驗室配置方案，為學生自主學習、合作學習、研究性學習提供必要條件，加強學生實踐能力和創新能力的培養。通過電子產品從原理設計、工藝設計、樣機制作的全過程。實現對學生和工程師素質的培養；同時學習和掌握物理機械法制板工藝。
2、遠蘇精電為客戶提供包括高精度、智能化的物理雕刻制板設備、環保型工業級化學制板設備，環保、高效、工藝完整的工業級單層、雙層板制板設備的全系列產品。該系列產品是高校、高職電子工藝教學、教師科研項目的研發、學生電路設計制作實習以及電子設計大賽的首選設備，同時也是科研單位、軍工企業、電子愛好者、電子企業等單位，小批量、多品種的樣品PCB制作的理想工具。
3、“遠蘇精電快速線路板刻制系統軟件”是由遠蘇精電獨立開發的一套適用于政府機構、企事業單位、學校、各類組織和個人進行線路板刻制的軟件。用戶只需在計算機上完成PCB文件設計并根據其生成的Gerber文件，本機即可直接識別，根據用戶設定的參數，自動生成加工路徑，通過計算機通訊接口傳送給雕刻機的控制系統，完成鉆孔、雕刻、割邊、鑼孔等功能，制作出精美的線路板。軟件操作簡單，顯示線路板尺寸、顯示鼠標當前所在的位置坐標，尺寸單位公英制切換，自動統計過孔直徑與數量信息，自動原點定位，實時顯示加工路徑，實時顯示完成百分比與預計結束時間。
遠蘇系列線路板雕刻機提供了許多人性化的功能，這里例舉幾個常用的功能：
智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。
坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。
隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。
隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。
銑雕：把板面上不需要的銅皮全部銑掉。
萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。
自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。
支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。
智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。
支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。
快速PCB雕刻機的優勢
A、速度快，直接用EDA/CAD設計數據，所見即所得，像繪圖一樣便捷；
B、精度高，功能強，從單面板到雙面板，從數字模擬電路板到高頻板；
C、無環保問題，桌面設備，適合實驗室、教室等多種場所；
D、操作簡單，不必懂PCB工藝，任何技術人員都可以使用；
E、配置靈活，多用途，適合高端開發即時制作樣品，也適合教學或小批量制作。
